陶瓷柱塞泵說明書
說明書
咸陽華星泵業有限公司 www.hxby.cn
地址：咸陽市秦都區裝備產業園姜華路
電話：029-33119112 傳真：029-33123962
（一）功能特點

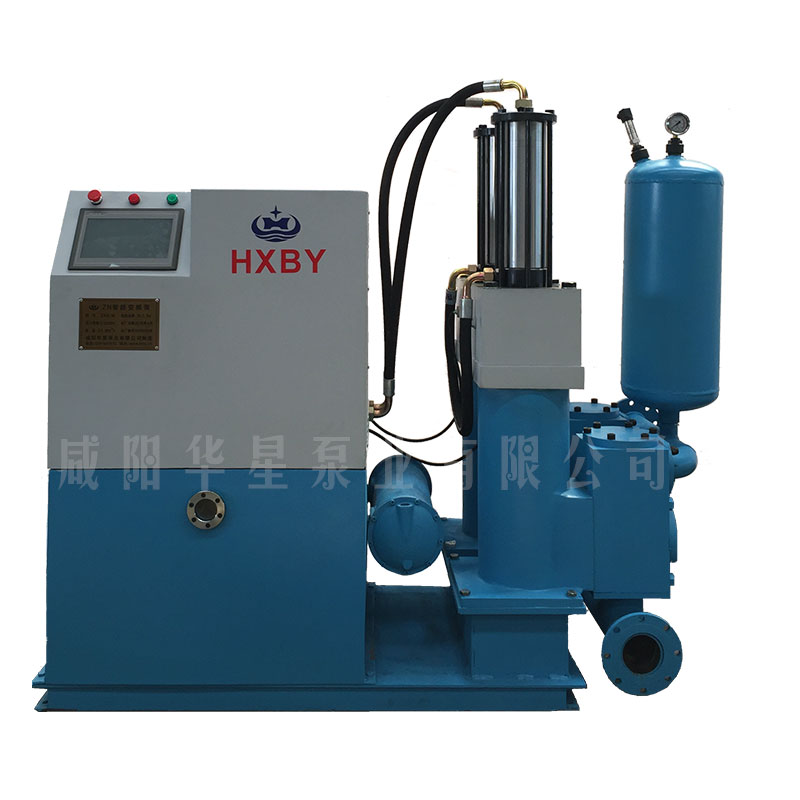

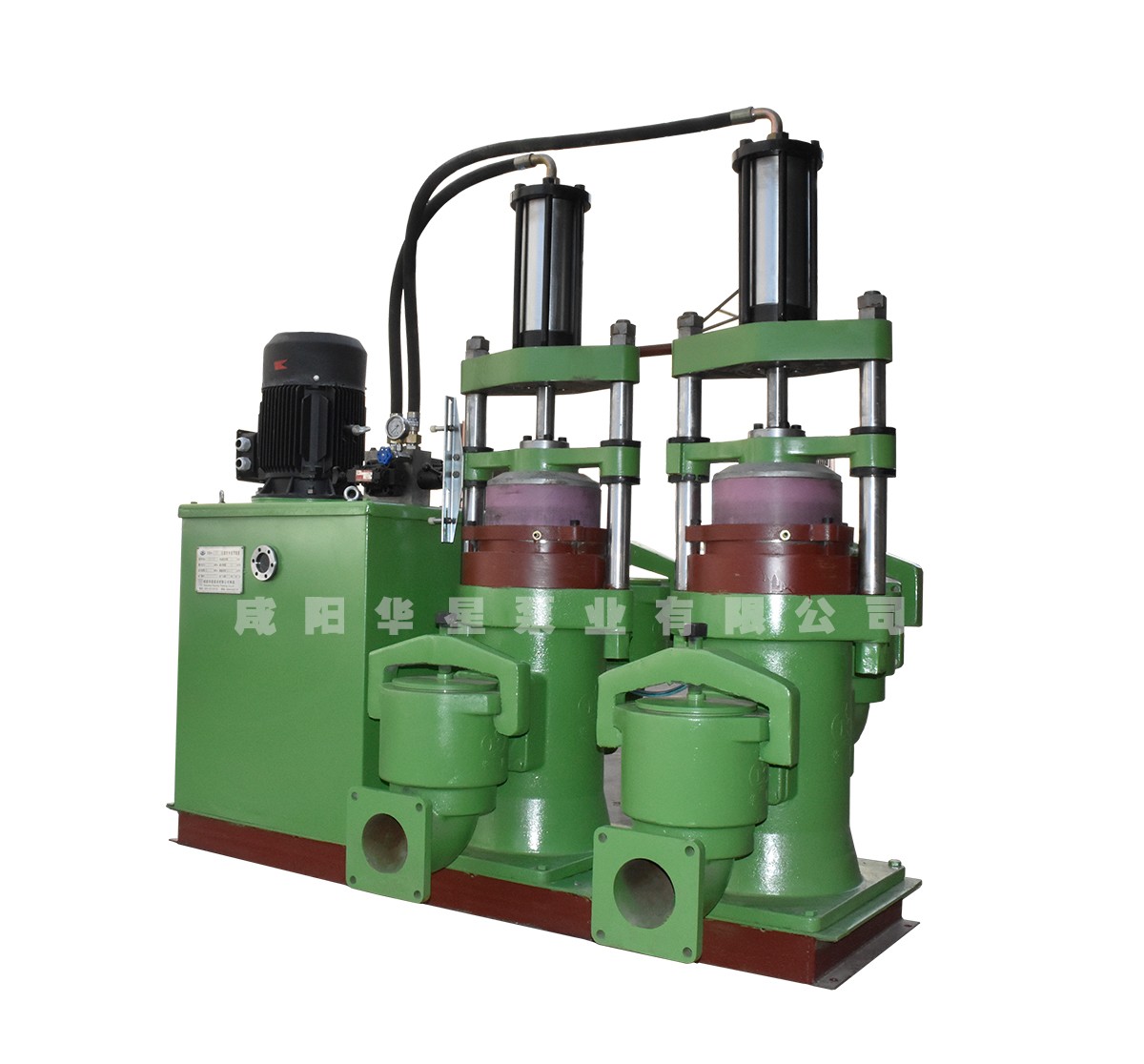

§ YB系列陶瓷柱塞泵是液壓驅動雙杠雙作用的容積型泵。
§ 具有運行平穩可靠，輸出壓力高且計量精確，壓力波動小，低噪音，體積小重量輕操作維護方便等特點，使用壽命長等特點。主要用于為各種類型噴霧干燥塔和壓濾機供漿。
§ 也可用于遠距離輸送泥漿，清（污）水，煤漿和其他懸浮物。
§ YB系列液壓陶瓷柱塞泵現有四大系列近二十種規格，流量范圍0.3立方米每小時到120立方每小時。常壓泵較高壓力可達到2.5兆帕，額定壓力2.0兆帕。高壓泵較高壓力可達到5兆帕額定壓力3.0兆帕。低壓泵1.5兆帕，其流量比同類型泵高10—20%。
§ YB200型泵配用壓濾機，一臺可取代3—4臺老式隔膜泵，地減少的占地面積，又為用戶減少了維修和電能消耗等費用。是用戶技改的好的產品
應用領域
§ 環保行業
廢水處理環節；
壓濾機供漿；
加藥環節，可替代計量泵使用；
遠距離運輸 ，包括泥漿，清（污）水，煤漿或其他懸浮物。
§ 陶瓷行業：
噴霧干燥塔和壓濾機供漿。
遠距離輸送漿料。
§ 其他行業的液體升壓，遠程運輸，及計量。
（二）YB系列變量泵
原理：
根據壓濾機工作特點，進料，升壓，保壓過濾的特點，采用單電機帶雙油泵，雙液壓系統工作。進料階段，雙油泵同時工作以較大流量快速充滿壓濾機；升壓階段雙油泵同時工作，快速升壓到設定壓力；保壓階段，隨流量的減少，一臺油泵停止工作，由單臺油泵運行保壓工作。
該泵能夠自動控制輸出流量且保證設定壓力，根據實際設定一個壓力值，當壓力升到設定值時壓力停止上升，此時泵能在零到較大流量間根據實際需要自動切換單泵運行或雙泵運行，并保持設定壓力不變。故此泵進料升壓時間短，保壓過濾功率低，壓力波動小，節約時間提高效率，相比其他壓濾機進料泵節能60%。
用途：主要用于壓濾機進料高壓過濾；流量變化大的物料高壓輸送
變量泵與基本型泵配壓濾機工作節能比較:
分類 項目 | 充漿階段 | 保壓階段 | 節能比較 | |||||||
柱塞泵型號 | 電機 容量 | 時間M | 壓力KG | 油泵型號 | 電流 A | 時間M | 壓力KG | 油泵型號 | 電流 A | 耗電比例 |
YB140-10 普通泵 | 11 KW | 5 | 0-2 | 63 | 10 | 30 | 14 | 63 | 17 | 100 |
YB140B-10 專用泵 | 11 KW | 5 | 0-2 | 40 25 | 10 | 30 | 14 | 25 | 12 | 70 |

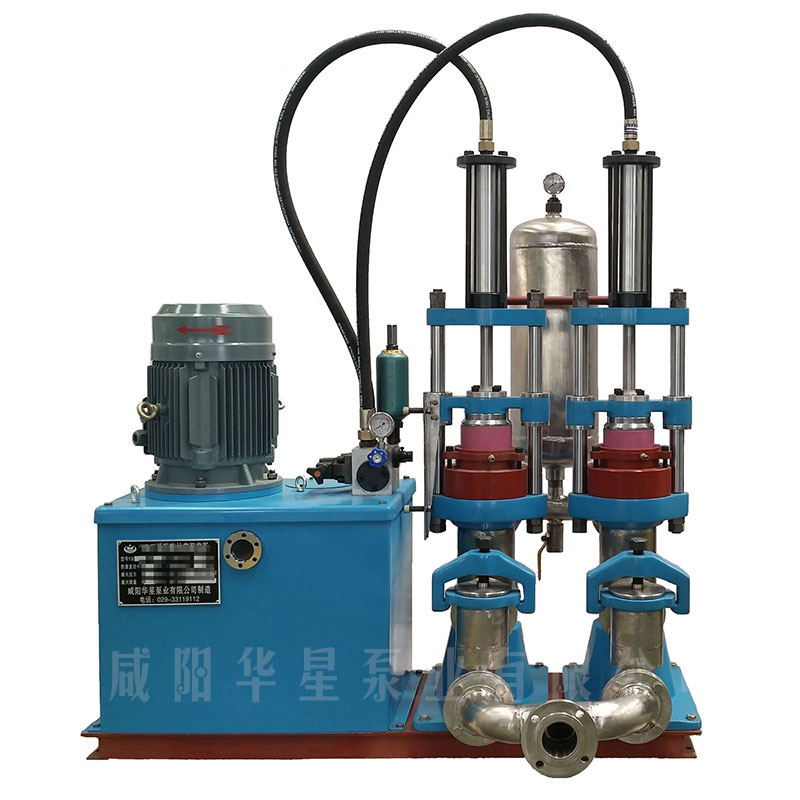

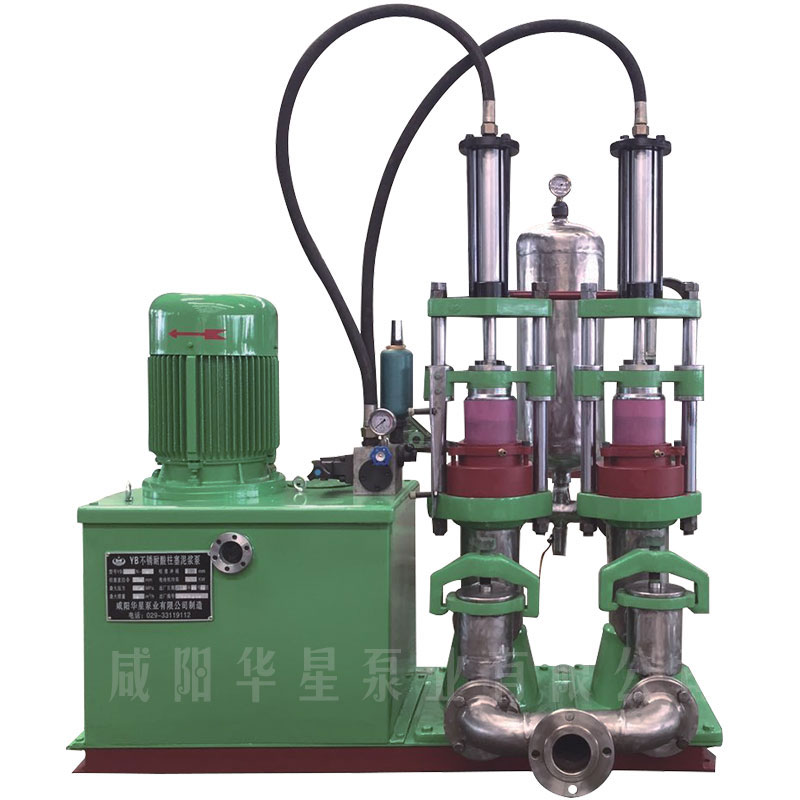

（三）YB系列耐酸不銹鋼泵
該泵專為輸送含有酸性物質的物料而設計。凡接觸酸性介質的鋼制部件均為耐酸制成。由于不銹鋼含有穩定化元素，提高了抗晶間腐蝕能力，具有很高的強度，硬度和耐磨性，可用于硝酸有機酸等一般腐蝕介質的輸送。該泵采用耐酸柱塞，柱塞密封采用耐酸堿橡膠，不腐蝕，不污染。是陶瓷行業高嶺土輸送及食品，醫藥，化工，造紙等行業的理想設備。
YB系列油壓陶瓷柱塞泵基本類型及性能:
型號 | 額定 流量 /h | `壓力 范圍 MP a | 額定 壓力 MP a | 沖程 MM | 配用電機功率 KM | 外形尺寸 長×寬×高 MM | 吸（排）管連接尺寸 | 重量 （KG ） | 適用噴塔 型號 |
YB85-2.8 | 2.8 | 0~2.5 | 2.0 | 220 | 4 | 1290×1050×1500 | Φ57/φ48 | 420 | 400 |
YB120-7.1 | 7.1 | 0~2.5 | 2.0 | 250 | 5.5/7.5 | 1600×1150×1600 | Φ89/Φ76 | 700 | 1500-4000 |
YB140-10 | 10 | 0~2.5 | 2.0 | 250 | 7.5/11 | 1600×1150×1600 | Φ89/Φ76 | 850 | 3200-4000型 |
YB200D-24 | 24 | 0~1.5 | 1.2 | 250 | 11/15 | 1700×1200×1900 | Φ108/Φ89 | 1100 | 輸漿 |
YB200-19 | 19 | 0~2.5 | 2.0 | 250 | 15/18.5 | 1700×1300×1900 | Φ108/Φ89 | 1100 | 可配3-4臺壓濾機 |
YB200G-17 | 17 | 0~3.0 | 2.5 | 250 | 22 | 1700×1300×1900 | Φ108/Φ89 | 1100 | 可配3-4臺壓濾機 |
YB250D-35 | 35 | 0~1.2 | 1.0 | 250 | 18.5 | 1900×1600×2200 | Φ133/Φ108 | 1630 | 輸漿 |
YB250-30 | 30 | 0~2.0 | 1.8 | 250 | 22 | 1940×1600×2200 | Φ133/Φ108 | 1630 | 5000以上噴塔/輸漿 |
YB300G-35 | 35 | 0-3.0 | 2.8 | 250 | 45 | 2100×1800×2200 | Φ140/Φ140 | 2100 | 輸漿/中型壓濾機 |
YB300D-45 | 45 | 0~1.2 | 1.0 | 250 | 22 | 2100×1800×2200 | Φ140/Φ140 | 2100 | 輸漿/大型壓濾機 |
YB300-40 | 40 | 0~2.0 | 1.8 | 250 | 30 | 2100×1800×2200 | Φ140/Φ140 | 2100 | 6000型上/中型壓濾機 |
YB300J-60 | 60 | 0~2.0 | 1.8 | 350 | 45 | 2100×1800×2320 | Φ140/Φ140 | 2400 | 輸漿/中型壓濾機，8000-10000噴霧塔 |
YB400-80 | 80 | 0~2.0 | 1.6 | 350 | 55 | 2480×2500×3300 | Φ180/Φ159 | 3900 | 輸漿/大型壓濾機，10000以上噴霧塔 |
YB400-100 | 100 | 0~1.5 | 1.2 | 350 | 55 | 2800×2500×2600 | Φ180/Φ159 | 3900 | 輸漿/大型壓濾機 |
YB400-120 | 120 | 0~1.2 | 1.0 | 350 | 55 | 2480×2500×2600 | Φ180/Φ159 | 3900 | 輸漿/大型壓濾機 |
YBH系列壓濾機壓濾機專用節能泵
YBH系列壓濾機壓濾機專用節能泵 參數表 | ||||||||
型號 | 額定流 量M3/H | 壓力范圍 MPA | 額定壓力 MPA | 沖程 MM | 配用電機 KW | 密封形式 | 外形尺寸 長*寬*高（M） | 進/出漿法蘭 PN16 |
YBH140-10 | 10 | 0-2.5 | 2 | 250 | 5.5/7.5 | YX/疊圈 | 1.6*1.2*1.6 | DN80/G2” |
YBH200-19 | 19 | 0-2.5 | 2 | 250 | 7.5/11 | YX/疊圈 | 1.7*1.3*1.9 | DN100/DN80 |
YBH250-30 | 25 | 0-2.2 | 2 | 250 | 11/15 | YX/疊圈 | 1.94*1.3*2.2 | DN125/DN100 |
YBH300-40 | 40 | 0-2.2 | 2 | 250 | 15/18.5 | 疊圈 | 2.1*1.8*2.2 | DN125/DN125 |
YBH300J-60 | 60 | 0-2.2 | 2 | 350 | 18.5/22 | 疊圈 | 2.1*1.8*2.32 | DN125/DN125 |
YBH400-100 | 100 | 0-2.2 | 2 | 350 | 22/30 | 疊圈 | 2.48*2.5*2.6 | DN150/DN150 |
YB系列變量泵，不銹鋼耐酸泵主要參數及性能
型號 | 額定 流量 /h | `壓力 范圍 MP a | 額定 壓力 MP a | 沖程 MM | 配用電機 功率 KM | 外形尺寸 長×寬×高 MM | 吸（排）管連接尺寸 | 重量 （KG ） | 適用噴塔 型號 |
YB85N-2.8 | 2.8 | 0~2.5 | 2.0 | 220 | 4 | 1200×850×1500 | Φ57/φ48 | 420 | 400 |
YB120N-7.1 | 7.1 | 0~2.5 | 2.0 | 250 | 7.5 | 1600×1000×1600 | Φ76/φ76 | 700 | 2500-3200型 配1臺壓濾機 |
YB140N-10 YB140B-10 YB140BN-10 | 10 | 0~2.5 | 2.0 | 250 | 11 | 1600×1000×1600 | Φ89 /φ76 | 850 | 3200-4000型 配2臺壓濾機 |
YB200N-19 YB200B-19 YB200BN-19 | 19 | 0~2.5 | 2.0 | 250 | 15/18.5 | 1700×1200×1900 | Φ108/φ89 | 1100 | 4000-5000型 可配3-4臺壓濾機 |
YB200N-24 | 24 | 0~1.5 | 1.2 | 250 | 11/15 | 1700×1200×1900 | Φ89 /φ76 | 1100 | 輸漿 |
YB250N-24 | 24 | 0~2.0 | 1.8 | 250 | 22 | 1900×1300×2200 | Φ133/Φ108 | 1630 | 5000以上噴塔 |
YB250N-35 | 35 | 0~1.2 | 1.0 | 250 | 18.5 | 1900×1300×2200 | Φ133/Φ108 | 1630 | 輸漿 |
１．安裝：
將泵放在基礎上，校正水平固定即可?；A(chǔ)高出地面不低于10cm，且四周應設置排水溝。
２．泵的使用
（一）啟動前的準備工作
1 檢查各部件的緊固情況。
2 檢查油箱油位，油位高度以油箱上油窗刻線為準，夏天用N46號，冬天用N32號液壓油。高壓泵及140以上泵應用同型號的抗磨液壓油。
3 檢查壓力表量程，液壓站壓力表0-16MPa,空氣罐壓力表量程應為0-6MPa。
（二）啟動
1 打開冷卻水。
2 合上電源開關，點動啟動按鈕，檢查電機轉向確保為順時針，切不可反轉。檢查無誤后，再啟動電機和油泵。
（三）操作調節
§ 1 調節溢流閥可以調節油壓，即可調節泥漿壓力，調節好的溢流閥應背 上鎖緊螺母，以后每次開停機不用調節溢流閥。
說明：對定量泵應低負荷啟動，如兩臺交替使用，可以先停后啟動，不用調節溢流閥。
§ 2 調節劃架調節板上兩個撞輪的位置，可調節柱塞沖程。
§ 3 當柱塞20和密封環19磨損出現漏漿時，適當調緊壓環18，直到不漏漿為止，當壓環至填料箱接觸仍漏漿時，可在密封環上端加墊片。
為保證密封環與柱塞同心，壓環上端面力求與填料箱10上端面平行，不平度不得大于0.5mm.
§ 4 變量泵與壓濾機配用時的調節：操作方法同操作調節1.出廠時該泵送漿壓力調定2.0MPa，如所需漿壓低于2.0 2.0MPa，反時針調節溢流閥，使柱塞運行變慢而改變送漿壓力以達到所需值。
§ （四）停機
§ 1 按停止按鈕，泵即停。
§ 2 停冷卻水。
§ 3 用清水沖洗閥箱。
維修和易損件更換
（一）為保證泵的正常運行，應該注意下列事項。
１． 選用潔凈優質的液壓油，一般一個月過濾一次，三個月更換一次，變 質后及時更換。油泵不能在無油條件下空轉。
２．泵體必須在冷卻水打開的狀態下運行。以防瓷質柱塞急冷急熱而炸裂以及橡膠密封環受熱老化而損壞。
３．密封環不應壓得過緊，以不漏漿為宜。
４．氣溫較低時，停泵后應將泵中泥漿抽盡，并排盡冷卻器中的冷卻水，以防凍裂。
5 油壓系統和泥漿管路中耐壓部分的密封件 磨損后應及時更換。
6 應是柱塞沖程盡量長，以活塞不撞擊油缸端蓋，換向敏捷為宜。
7 當空氣罐的壓力表壓力值波動大于0.2MPa時，需停泵。排盡空氣罐中泥漿，補進空氣，必要時卸下空氣罐上的壓力表后，從上部端口沖洗空氣罐。
8 定期（一周左右）檢查和沖洗閥箱。
9 囊式儲能管每半年充氮氣或氬氣一次。充氣壓力3.0MPa為宜。
（二）易損件更換方法：
1 密封環
卸掉壓環螺絲，操縱溢流閥逐漸提高系統油壓。推動活塞，利用泥漿壓力把密封環頂松動，將柱塞提起后停泵，卸去柱塞桿與柱塞連接的螺釘，將密封件拆下，細心將柱塞放入泵體33內，用銅箔圍在柱塞上端，把密封環裝上，逐一緊固上述螺釘。
§ 2柱塞
方法同上，待柱塞提高到較高位置時停泵，卸掉活塞桿與柱塞的連接螺釘。然后將柱塞和填料箱一起拔出換上新柱塞后逐一緊固上述螺絲。
§ 3油泵
卸下油箱蓋螺絲，緩慢吊起油箱蓋。吊起時注意防止損壞過濾器和連接油管，拆掉油泵上的吸，排油管。然后拆掉固定油泵的螺釘。即可拆下油泵。
§ 注意：
① 沖洗閥箱和更換其中零件時，不要將緊定桿22頂?shù)奶o，不漏漿即可。
②拆裝右油缸撞銷時，應注意撞銷必須避開油缸下進油口，否則無法完成補油。
③油箱部分要保持清潔，不能用水沖洗箱蓋和集成塊。
④液壓油要保持清潔，定期查看液壓油質量。
⑤調整好溢流閥壓力后，盡量減少調整溢流閥，否則易出現故障。
⑥出現不正常聲音，應立即關機，檢查故障源，及時排除。
故障 | 可能原因 | 排除方法 |
1 ．液壓系統壓力不正?；蛴捅迷胍舸髮?dǎo)致泥漿壓力上不去 | ( 1）濾油器堵塞 ( 3 ）油泵磨損泄露嚴重。 ( 4 ）溢流閥損壞。 ( 6 ）液壓油粘度大進不了油或粘度小泄漏嚴重 | ( 1）換濾油器或過濾油 ( 2 ）加油 ( 3 ）更換油泵 ( 4 ）更換溢流閥 ( 5 ）檢查排除之。 ( 6 ）更換適當性能的液壓油油。 |
2 ．泥漿系統故障引起排量不足，壓力上不去。或兩個缸工作壓力不等，壓力波動大。 | ( 7）吸漿管露出漿面。 (8 ）吸漿管堵塞。 ( 9 ）吸漿管漏氣 ( 10 ）進漿閥工作不正常，尼套25 與導向桿24 間隙過小不能靈活上、下運動；間隙過不嚴密；閥片28 被壓裂。 ( 11 ）密封墊28 被鐵屑劃傷粒物質“墊起”使泥漿不能密 ( 12 ）密封環19 磨損。 ( 13 ）柱塞磨損出現深溝槽。 | ( 7 ）加泥漿 ( 8 ）沖洗管道 ( 9 ）檢查聯接處并排除之。
( 11 ）更換密封墊。 ( 12 ）密封環19 磨損。 ( 13 ）柱塞磨損出現深溝槽。 ( 12 ）壓緊密封環。 ( l3 ）若緊壓密封環仍漏漿，更換柱塞。 |
3 ．泥漿壓力波動大 | ( 14 ）單缸壓力打不上去。( 14 ）空氣罐空氣少。( 15 ）空氣罐空氣少。 ( 16 ）空氣罐下端沉淀多，使空氣容積小。 | ( 14 ）按上述（10 ）、（11 ）、( 12 ）處理。( 15 ）停泵打開空氣罐下邊閥門放漿后自行補氣。( 16 ）卸去空氣罐上端壓力表接頭用壓力水沖洗澡空氣罐。 |
4 ．液壓系統使用中磨損太快。 | ( 20 ）油太臟。 | ( 20 ）換油。( 21 ）檢查維修或更換。( 22 ）換較高牌號油。( 23 ）增大冷卻水量，沖洗水管，或更換冷卻器。（關泵時必須先關機后關水，否則泥漿流人冷卻器發生堵塞） |
5 ．陶瓷柱塞軸向上竄動 | ( 24 ）柱塞壓緊螺母松動 | ( 24 ）擰緊柱塞的壓緊螺母 |
6 ．陶瓷柱塞破裂 | ( 25 ）柱塞壓緊螺母松動而產生相互沖擊 | ( 25 ）更換柱塞。( 26 ）更換柱塞，壓環不要壓得過緊 |

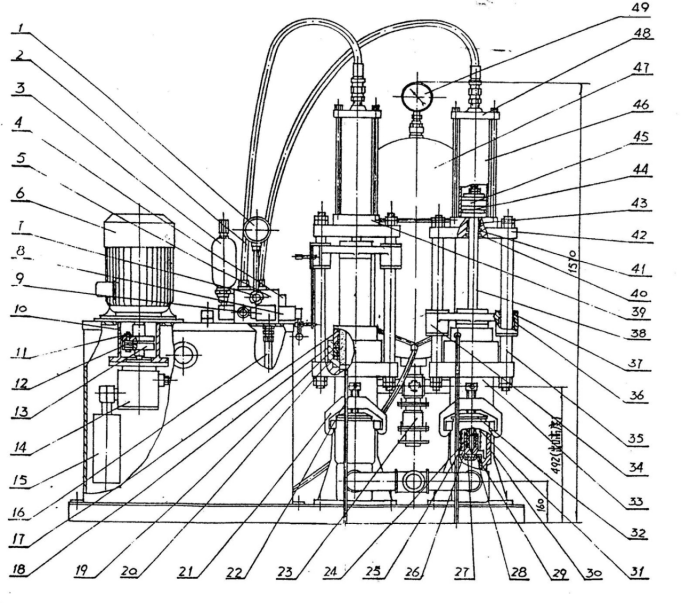

易損件明細表
圖中序號 | 名稱 | 規格型號或圖號 | 單臺使用件數 | 備注 |
1 | 壓力表 | Y 一600 ( l 一16MPa ）油壓用 | 1 | 標準 |
2 | 高壓膠管 | Cx2w一1800 | 2 | 標準易損 |
3 | 蓄能器 | N x QI 一ID . 63 | 1 | 標準易損 |
4 | 液動閥 | 24Y 一63 BZ 或4WH 一16E ( 2 00泵以上） | 1 | 標準易損 |
5 | 閥底板 | YB 一22 | 1 | 非標 |
6 | 電機 立式 | Y 系列 | l | 標準 |
7 | 壓力表開關 | KF-L8/20E | l | 標準易損 |
8 | 轉閥 | 240 一10B | l | 標準易損 |
9 | 溢流閥 | DB-10或 DB-20 | 1 | 標準易損 |
10 | 電機架 | YB-8 | 1 | 非標 |
11 | 圓銷 | YB-10 | 6個或8個 | 非標易損 |
12 | 彈性墊 | YB12 | 24或32 | 非標易損 |
13 | 聯軸器 | YB-12 | 1套 | 非標易損 |
14 | 油泵 | 參照主參數表 | 1 | 標準易損 |
15 | 濾油器 | WU-250*100 | 1 | 標準易損 |
16 | 回油膠管 | C*2W-750 | 1 | 非標易損 |
17 | 壓水環 | YB-69 | 2 | 非標易損 |
18 | 填料箱 | YB-71 | 2 | 非標易損 |
19 | 密封膠圈 | YB-70 | 整體2 疊體8 | 非標易損 |
20 | 陶瓷柱塞 | YB-37 | 2 | 非標易損 |
21 | 綁定架 | YB-77 | 4 | 非標 |
22 | 緊定桿 | YB-76 | 4 | 非標 |
23 | 球閥 | DN32 | 1 | 標準 |
24 | 導向桿 | YB-79 | 4 | 非標易損 |
25 | 導向套 | YB-82 | 4 | 非標易損 |
26 | 閥芯 | YB-83 | 4 | 非標易損 |
27 | 壓板 | YB-85 | 4 | 非標易損 |
28 | 閥片 | YB-84 | 4 | 非標易損 |
29 | 閥座 | YB-86 | 4 | 非標易損 |
30 | 閥箱 | YB-81 | 4 | 非標 |
31 | 大彈簧 | YB-80 | 4 | 非標易損 |
32 | 閥蓋 | YB-78 | 4 | 非標 |
33 | 泵體 | YB-36 | 2 | 非標 |
34 | 滑架 | YB-65 | 2 | 非標 |
35 | 立柱 | YB-67 | 4 | 非標 |
36 | 含油軸承 | Φ 50*Φ40*55 Φ 55*Φ45*50 Φ 70*Φ60*50 | 4 | 非標 |
37 | 防塵圈 （立柱用） | 40 45 60 | 8 | 標準易損 |
38 | 活塞桿 | YB-20 | 2 | 非標 |
39 | 油缸底座 | YB-18 | 23 | 非標 |
40 | 防塵圈 （活塞桿用） | 35 40 50 | 2 | 非標 |
41 | Yx密封圈 （橫梁用） | d35 d25 d40 d50 | 2 | 標準易損 |
42 | 橫梁 | YB-19 | 2 | 非標 |
43 | 銅導向套 （活塞桿用） | Φ 45*Φ35*40 Φ 50*Φ40*40 Φ 60*Φ50*45 | 2 | 非標 |
44 | Yx密封圈 （活塞用） | D60 D85 D110 D105 D130 | 4 | 標準 易損 |
45 | 補油活塞 | YB-47 | 1 | 非標易損 |
46 | 油缸 | YB-49 | 2 | 非標 |
47 | 空氣罐 | YB-40 | 1 | 非標 |
48 | 油缸頂蓋 | YB-43 | 2 | 非標 |
49 | 壓力表 | YB-60 | 1 | 標準 |
說明：運動部分所有的Ｏ型密封圈為標準易損件，本表未涉及。

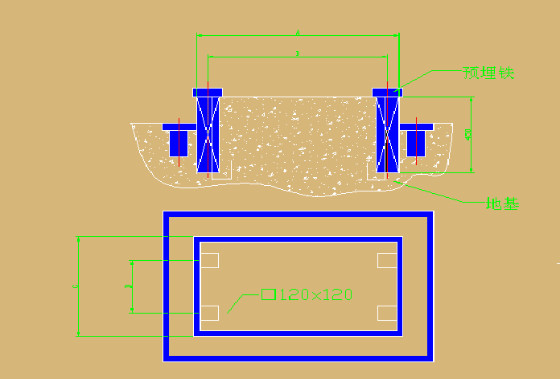

安裝基礎圖（尺寸見下表）
柱塞泵安裝尺寸表
安裝尺寸
泵規格 | A | B | C | D |
300 | 2100 | 2010 | 720 | 520 |
250 | 2100 | 1880 | 720 | 460 |
200 | 1950 | 1650 | 710 | 410 |
140/120 | 1800 | 1500 | 680 | 370 |
85 | 1500 | 1150 | 580 | 350 |
-
