一、用途與說明

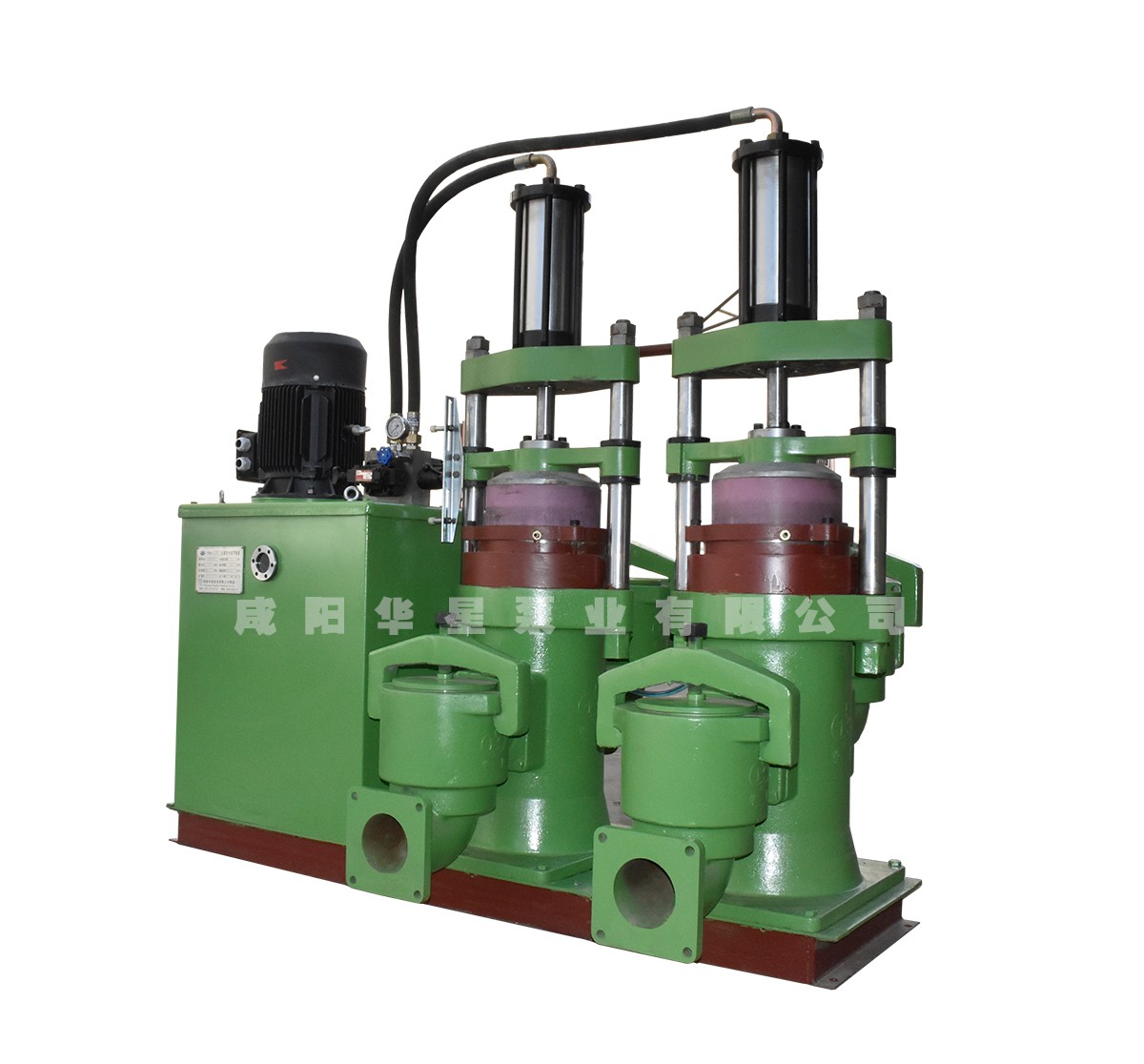

　　陶瓷柱塞泥漿泵為立式雙缸瓷質柱塞泵。它分為定量和變量二種，是專為壓力輸送泥漿類工作介質而設計的。定量泵可用在噴霧干噪塔及其它壓力輸送埸合；變量泵可適應壓濾機脫水過程需流量壓力變化的要求。

　　該泵具有運行平穩、工作可靠、噪音低、壓力高（0—25kgf/cm2范圍內可調整為任意值），壓力波動小，體積小，重量輕，安裝、維修、操作其方便，使用壽命長，尤其是變量泵能自動調節流量，它在低壓范圍內流量變化小，電動機功率隨壓力增加，當壓力升至某調定值后流量隨壓力的增加而減少，電機功率隨之減少。該泵用在壓濾機上與膈膜泵相比，泥料質量高，壓濾時間短，電耗降低30%。

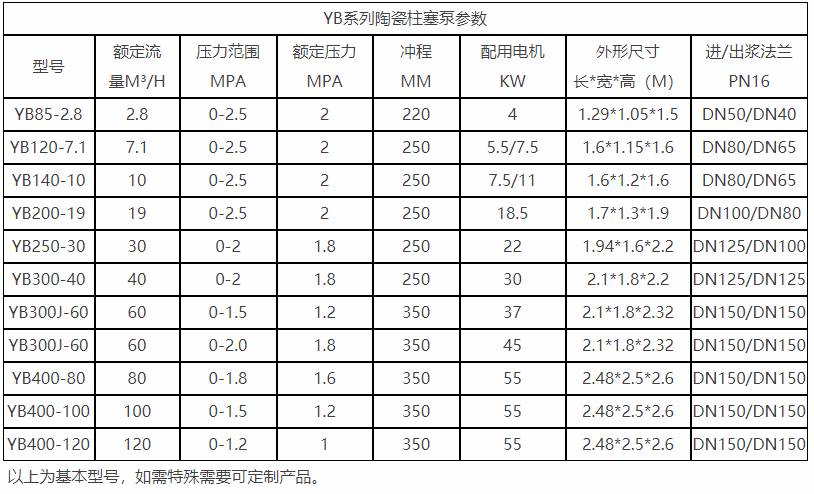

　　該泵有定量和變量共二十種規格可供用戶選擇，該泵在工作時泵料應不含對泵的金屬和橡膠件產生腐蝕作用的物質，并不應含有長纖維或棒類雜質，顆粒也應不于2毫米。

　　二、  結構及原理

　　該泵采用液壓傳動，在總體結構上由電氣箱部分、油箱部分、動力油缸和陶瓷柱塞三部分組成。

　　陶瓷柱塞泵部分由缸體、瓷質柱塞、密封填料、進出漿閥、空氣穩壓罐等部件組成。

　　動力油缸與柱塞泵通過導向桿、活塞桿及橫梁連成一體，作為主機部分液壓傳動系統中的換向架、單向行程閥（補油閥）及撞鐵附與主機上。

　　油箱部分由油箱、油泵、集成塊等零部件組成，電氣箱附與油箱上，液壓油在回路中設有冷卻器，用水冷卻油溫。

　　兩油缸串聯在油路中，依靠補油系統保證油缸活塞的動作準確穩定。
